《燃?xì)庥镁哌B接用金屬包覆軟管》

--GB 44017—2024--

01范 圍

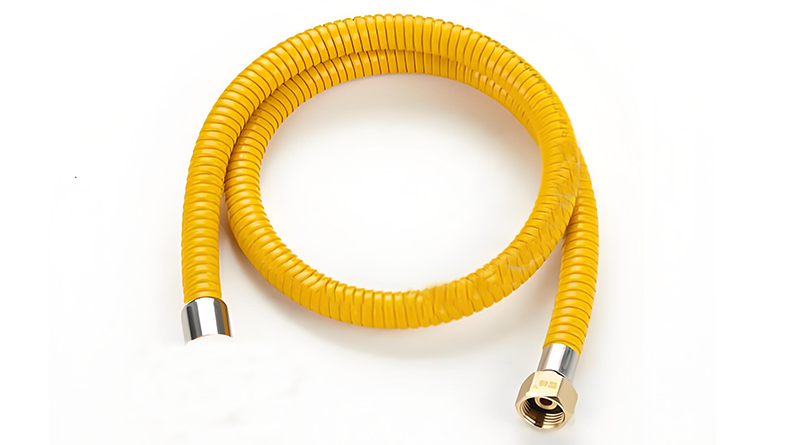

● 金屬包覆軟管作為燃?xì)庥镁哌B接的重要部件，其內外層材料的選擇和制作工藝對軟管的安全性能至關重要。新標準對規格和型號，材料、外觀、結構與尺寸，性能要求，試驗方法，檢驗規則，標志和安裝使用說明書，包裝、運輸和貯存等進行了全面規范，確保軟管在使用過程中始終保持安全可靠。

● 新標準適用于輸送介質為城鎮燃?xì)狻⒐Q尺寸不大于DN15、最大工作壓力為0.01MPa、使用環境溫度為-10℃~70℃的室內燃?xì)夤艿阑蚱垦b液化石油氣調壓器出口與用戶燃?xì)馊紵骶哌B接用金屬包覆軟管。

● 該標準不適用于輸送介質含二甲醚的連接用金屬包覆軟管。

02規 格

● 包覆管按公稱尺寸分為DN10、DN15。

03型 號

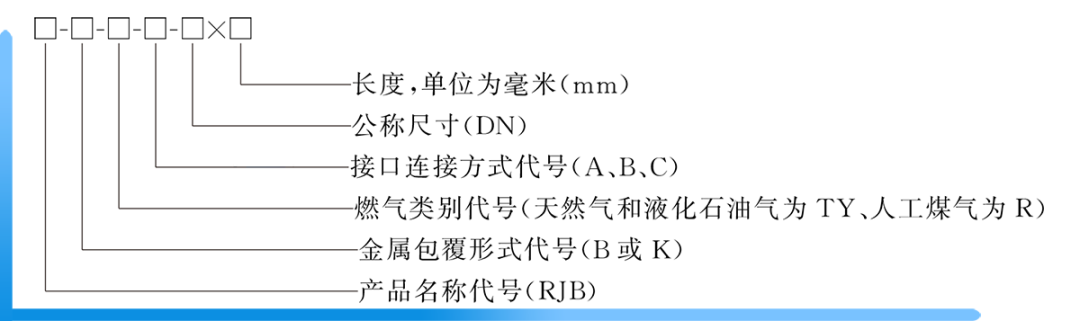

● 包覆管型號按如下規則編制:

● 示例:一端為螺紋連接接口、另一端為喉箍鎖緊插入式連接接口、公稱尺寸為DN10、長1000mm、用于天然氣燃燒器具連接用的編織管，型號標記為：RJB-B-TY-B-10x1000

04標 志

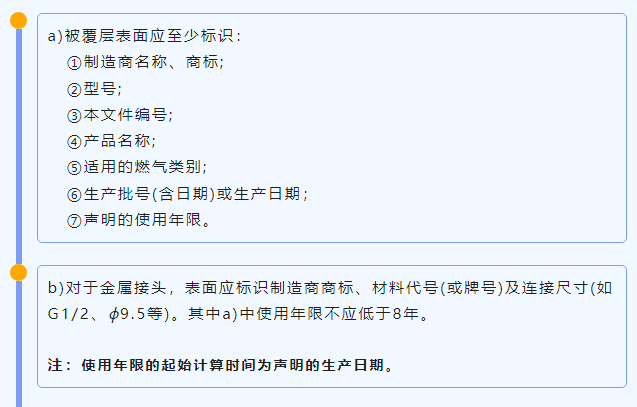

● 9.1.1 包覆管被覆層和接頭上的標志應清晰、可辨，且標志信息符合下列規定。

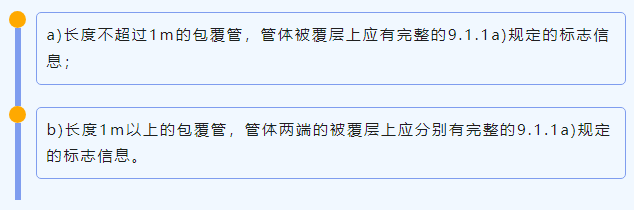

● 9.1.2 包覆管被覆層上標志信息的完整性符合下列規定:

安 裝 使 用 說 明 書

● 包覆管的安裝使用說明書中應使用規范漢字編寫，且至少包括本文件編號、包覆管結構、使用條件、緊固件的使用方法、安裝要求以及注意事項相關內容。
